Inspection de façade par drone pour un ensemble immobilier occupé

Sur un ensemble immobilier de grande hauteur situé à Saint-Gratien, GEO2R a été sollicité pour réaliser une inspection de façade par drone sur plusieurs bâtiments d'habitation par le bureau d'études ATHEMES. Le client final, un bailleur social, devait disposer de supports visuels précis pour analyser des fissurations au niveau de panneaux de façade et des zones d'enduit décollé. La mission s'est déroulée sur plusieurs interventions, entre novembre 2023 et février 2025 selon les informations fournies. Grâce à une acquisition photogrammétrique très haute résolution, GEO2R a produit des orthophotoplans exploitables par façade, permettant au bureau d'études de localiser les désordres sans mobiliser de moyens d'accès lourds.

Contexte de la mission

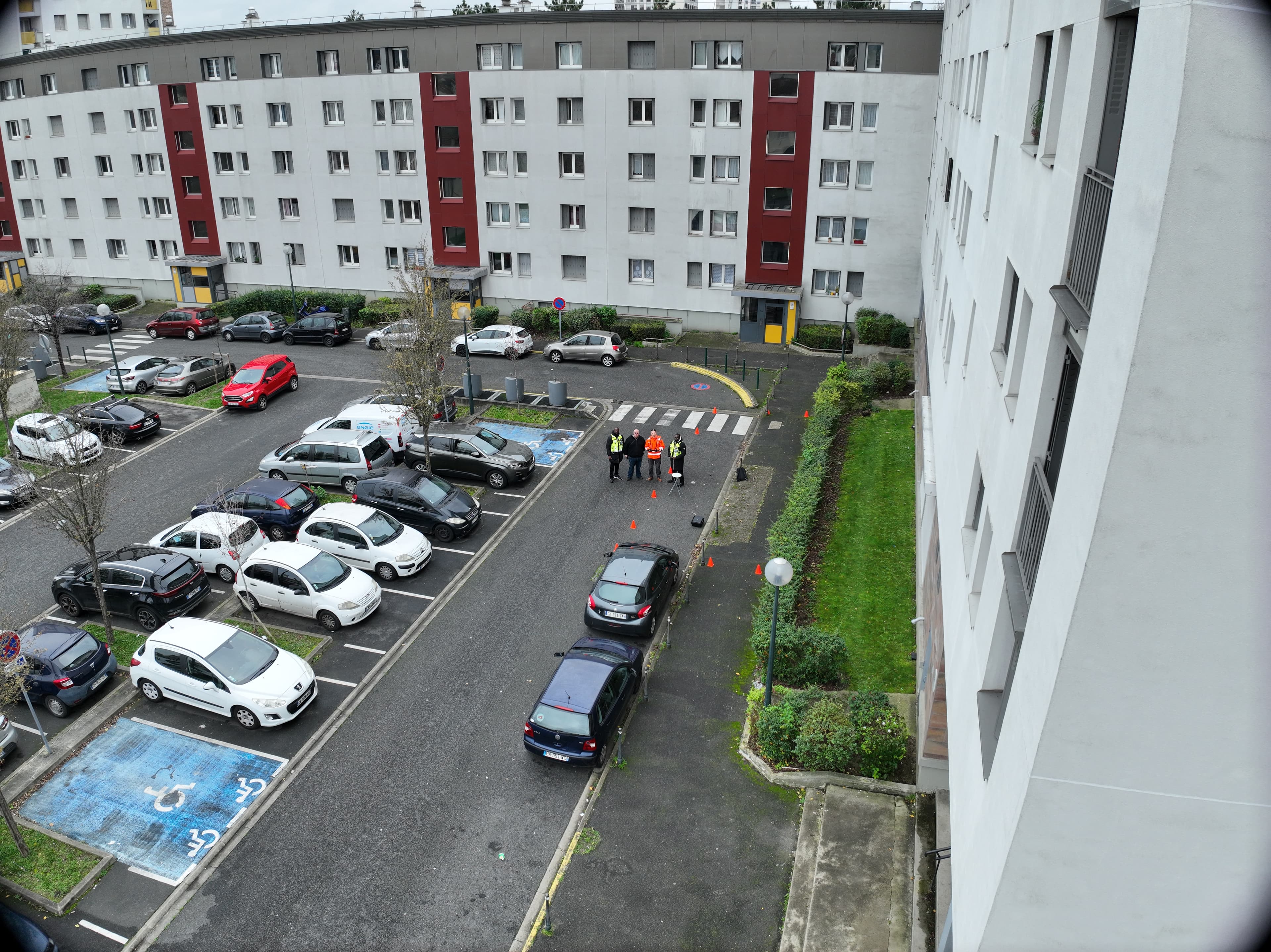

La mission concernait un ensemble d'immeubles d'habitation à Saint-Gratien, dans un environnement urbain occupé et contraint. Le site présentait plusieurs enjeux : hauteur importante des bâtiments, surface de façades très étendue, proximité avec des zones de circulation, présence d'occupants et nécessité de respecter un cadre réglementaire strict pour les opérations drone.

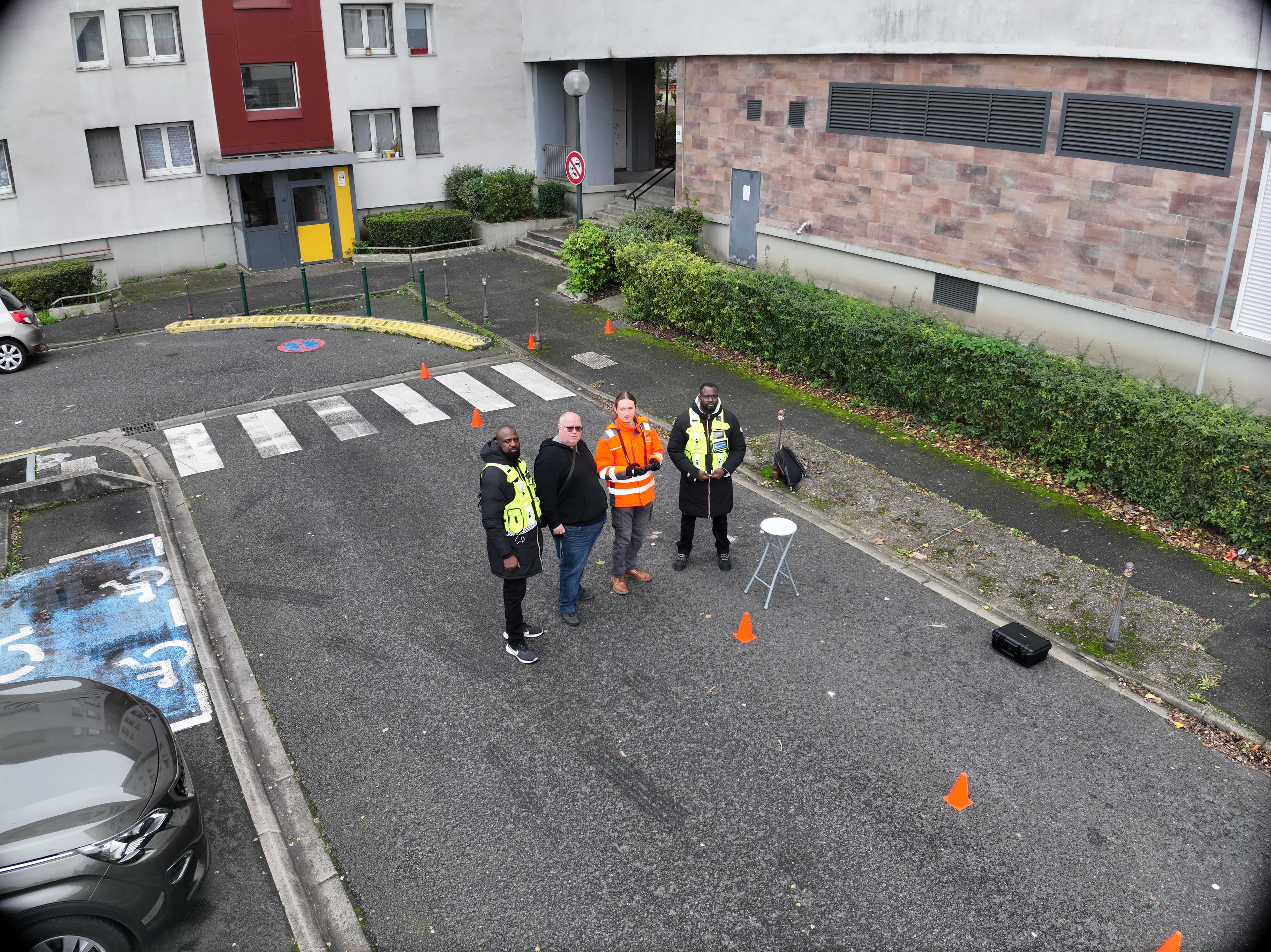

Avant chaque intervention, GEO2R a dû intégrer les autorisations aéronautiques et réglementaires adaptées à un environnement urbain contraint, notamment en raison de la proximité de l'aéroport du Bourget et du scénario de vol applicable en agglomération. Sur site, un dispositif de sécurisation a été mis en place avec deux agents, afin d'encadrer les circulations et de limiter les risques pendant les acquisitions.

Le caractère occupé des bâtiments imposait également un contrôle attentif des livrables. Les personnes visibles sur les orthophotoplans, notamment aux fenêtres ou sur les balcons, devaient être identifiées puis floutées avant tout export.

La problématique du client

Le bailleur social et le bureau d'études devaient disposer d'un état visuel détaillé des façades pour analyser des fissurations localisées au niveau des fixations en partie haute, ainsi que des zones d'enduit présentant des décollements.

La difficulté principale venait de l'échelle du site. Les façades représentaient une surface très importante, de l'ordre de plusieurs dizaines de milliers de mètres carrés. Une inspection classique depuis le sol aurait été insuffisante pour observer précisément les zones hautes. Le recours à des nacelles, grues ou cordistes aurait demandé une organisation lourde, avec davantage de contraintes de sécurité, de temps d'intervention et de coûts logistiques.

Le client attendait un support unique par façade, suffisamment précis pour localiser les désordres visibles. L'objectif était de produire des orthophotoplans découpés, livrés en PDF ou en image, permettant au bureau d'études de travailler directement sur un document clair, lisible et exploitable.

La solution mise en œuvre par GEO2R

GEO2R a déployé une méthodologie d'acquisition par drone adaptée aux façades verticales et aux contraintes du site. Les vols ont été réalisés avec un DJI Mavic 3 Enterprise RTK équipé d'un capteur RGB. Le module RTK a permis de renforcer la précision des données, avec des corrections centimétriques issues du réseau Centipede lors des premières phases, puis d'un compte Orpheon lors des interventions suivantes.

L'acquisition a été réalisée en vol manuel, à environ 3 à 4 mètres des façades, avec une vitesse très réduite et une prise de vue déclenchée toutes les 1 à 2 secondes. Cette approche a permis de constituer un quadrillage vertical régulier : le drone parcourait la façade par lignes successives, du haut vers le bas, en maintenant un recouvrement visuel estimé entre 75 et 85 %.

Cette méthode était nécessaire pour atteindre une résolution très fine, proche de 1 mm par pixel, adaptée à l'observation de fissures, d'éclats, de décollements d'enduit et d'autres désordres visibles sur l'enveloppe du bâtiment.

Certains secteurs ont nécessité des ajustements. La présence d'arbres de plus de 10 mètres à proximité immédiate de certaines façades a rendu quelques zones impossibles ou partiellement impossibles à acquérir dans de bonnes conditions. GEO2R a alors adapté la couverture en fonction des contraintes terrain, en privilégiant la qualité et la sécurité des données produites.

Traitement des données et production des livrables

Les images ont été triées par façade ou par groupement de façades, afin de structurer le traitement et de faciliter la production des livrables. Au total, la mission a représenté environ 50 000 photos, 40 heures de vol et près de 100 000 m² de façades couvertes selon les données communiquées.

Le traitement photogrammétrique a été réalisé sous Metashape, avec un script Python permettant d'automatiser une partie des calculs à partir des dossiers photos. Le pipeline comprenait l'alignement des images, l'optimisation de l'alignement, la génération des depth maps, la production du nuage de points, la création du mesh, puis l'orthoprojection à partir du modèle généré.

Les orthophotoplans ont ensuite été contrôlés visuellement. Lorsque des artefacts apparaissaient à cause d'un nuage de points trop pollué, le nuage était nettoyé avant de relancer le mesh et l'orthophoto. Cette étape de contrôle qualité était essentielle pour obtenir des documents lisibles et fiables.

Une attention spécifique a également été portée au respect de la vie privée. Les personnes visibles sur les orthophotoplans ont été floutées avant export. Les livrables ont été découpés et restitués en PDF ou en image JPEG, avec des exports TIFF dans un système de coordonnées arbitraire lorsque nécessaire, notamment pour permettre l'import et la prise de mesures dans GEO4X.

Résultats obtenus

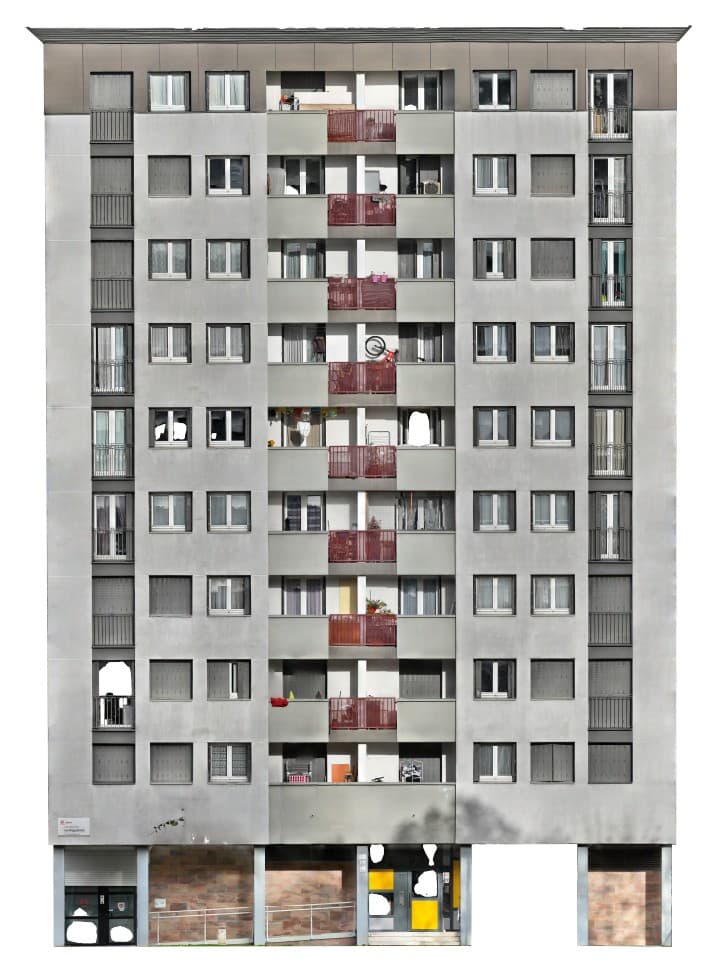

La mission a permis de produire des orthophotoplans de façade à très haute résolution, avec un GSD de l'ordre de 1 mm/pixel. Ces documents offrent une lecture globale de chaque façade tout en conservant un niveau de détail suffisant pour repérer et localiser les fissures, décollements et désordres visibles.

Pour le bureau d'études, le principal bénéfice a été la centralisation de l'information sur un support unique. Plutôt que de travailler à partir de photographies isolées ou de relevés visuels dispersés, les équipes pouvaient analyser les façades sur des documents continus, découpés et organisés.

L'usage du drone a également limité le recours à des moyens d'accès en hauteur. Sur ce type d'immeuble, cela représente un gain important en préparation, en sécurité et en durée d'intervention. Selon les retours communiqués, le temps d'intervention et de traitement côté client a été fortement réduit, avec une simplification nette du travail terrain et de la production des rapports.

Ce que cette mission a apporté au client

Cette inspection par drone a apporté au bailleur social et au bureau d'études un support précis pour comprendre l'état des façades et localiser les zones à surveiller ou à traiter. La méthode a permis de couvrir rapidement une surface importante, tout en réduisant l'exposition des équipes à des interventions en hauteur.

Les orthophotoplans ont facilité la lecture des désordres, la préparation des analyses techniques et la communication entre les différents intervenants. La qualité des images, la résolution millimétrique et la structuration des livrables ont permis de gagner du temps sur l'exploitation des données.

La mission a également montré l'intérêt du drone en site occupé, à condition d'intégrer dès le départ les autorisations, la sécurisation de la zone, le respect de la vie privée et le contrôle des livrables avant diffusion.

Conclusion

Pour les bailleurs sociaux, gestionnaires immobiliers et bureaux d'études confrontés à des inspections de façades complexes, le drone permet de produire rapidement des supports visuels précis, exploitables et sécurisés. Sur cette opération à Saint-Gratien, GEO2R a mis en place une méthode adaptée à un site occupé, à grande hauteur et à forte surface de façade.
