Thermographie par drone d'un bâtiment pour l'étude des déperditions thermiques
À Cergy, le bureau d'études ATHEMES a sollicité GEO2R pour réaliser une thermographie par drone d'un bâtiment regroupant une rangée de 14 logements sociaux. L'objectif était d'identifier et de localiser les principales anomalies thermiques visibles au niveau des toitures et des façades, afin de disposer d'un support exploitable pour approfondir l'étude de l'enveloppe. La mission a associé acquisition thermique nocturne, cartographie RGB, géoréférencement RTK et photogrammétrie. Les observations obtenues ont ensuite été prises en compte par le bureau d'études pour orienter une analyse structurelle approfondie et accélérer la production de ses rendus.
Contexte de la mission sur le bâtiment
La mission a été réalisée le 6 novembre 2024 à Cergy pour ATHEMES, bureau d'études intervenant dans le domaine du BTP et des structures. Elle faisait suite à une précédente inspection menée pour le même client à Saint-Gratien.
Cette nouvelle intervention concernait une rangée de 14 logements sociaux présentant des dégradations de leur enveloppe extérieure et des problématiques associées aux pertes d'énergie et à l'isolation. Le client souhaitait également pouvoir repérer certaines zones susceptibles de présenter des phénomènes de rétention d'eau sur les toitures et terrasses.
L'intervention devait être réalisée en agglomération et, pour la partie thermographique, de nuit. Le site occupé et l'environnement urbain nécessitaient donc une organisation adaptée, avec un dispositif de sécurisation permettant de maîtriser les circulations autour de la zone d'intervention.
Le vol nocturne demandait également une vigilance accrue concernant le suivi du drone et la perception de son environnement.
La problématique du client sur l'enveloppe du bâtiment
ATHEMES cherchait à disposer d'une vision plus globale des phénomènes thermiques affectant les logements, aussi bien au niveau des toitures que des façades.
Une caméra thermique utilisée depuis le sol montre rapidement ses limites sur ce type de configuration. Certaines zones de toiture ou parties hautes de façade restent difficiles à observer, tandis que la multiplication des prises de vue peut compliquer leur localisation et leur exploitation ultérieure.
L'enjeu était donc double : acquérir des images radiométriques de qualité et replacer les observations sur un support géoréférencé, plus simple à exploiter qu'un ensemble de photographies indépendantes.
Pour le bureau d'études, cette cartographie devait servir de base de travail afin de cibler plus rapidement les zones nécessitant une analyse complémentaire.
La solution de thermographie mise en œuvre sur le bâtiment
GEO2R a organisé l'acquisition en deux temps.
Dans l'après-midi, un premier vol a été effectué avec un DJI Mavic 3 Enterprise (M3E) afin de cartographier les toitures en RGB. Cette acquisition de jour avait pour objectif de produire un support visuel permettant de repérer facilement les différentes zones observées.
La partie thermographique a ensuite été réalisée de nuit avec un DJI Mavic 3 Thermal (M3T) équipé d'un capteur thermique radiométrique.
Pour les toitures, GEO2R a réalisé un vol automatique avec un recouvrement de l'ordre de 85 à 90 %, à environ 25 mètres de hauteur et à une vitesse proche de 1,5 m/s. Trois batteries ont été nécessaires pour cette acquisition.
Les façades ont ensuite fait l'objet de deux vols manuels circulaires autour de la structure afin d'obtenir une couverture thermographique complémentaire.
Le positionnement RTK a été utilisé aussi bien pour les données RGB que thermiques. Selon les informations enregistrées lors de la mission, le niveau de précision recherché était de quelques centimètres.
Traitement des données et production des livrables
Les photographies radiométriques ont d'abord été préparées afin de pouvoir les exploiter dans le processus photogrammétrique.
Cette étape a notamment intégré la vérification des paramètres de température et d'humidité extérieure ainsi que le contrôle des données de positionnement RTK.

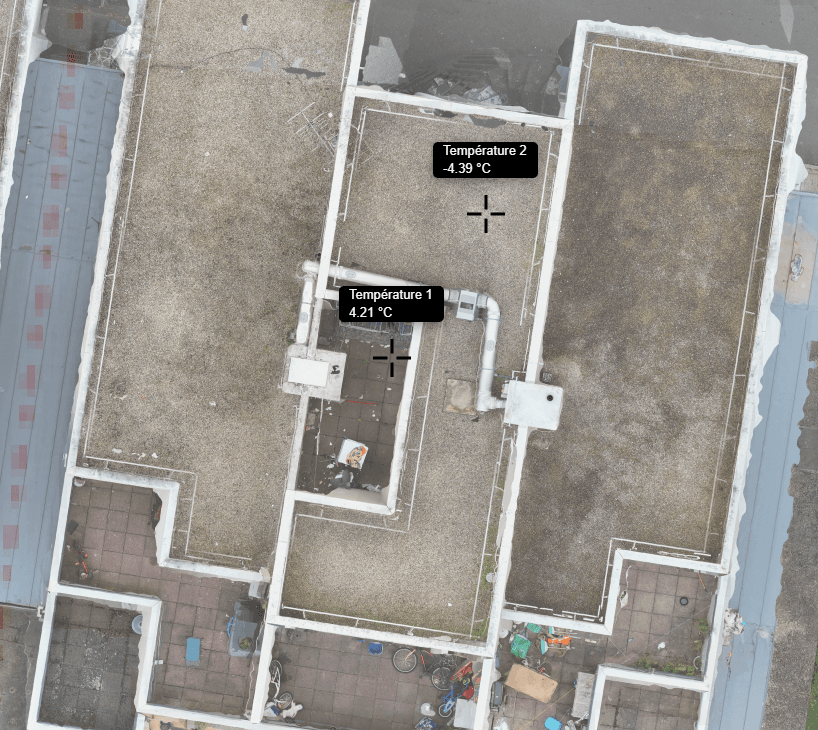

Orthophoto RGB de la toiture avec les mêmes points de contrôle
Les images ont ensuite été traitées. Le processus comprenait la conversion des données thermiques, l'alignement des photographies, la densification et la génération de la thermomap. Les résultats ont ensuite été préparés pour leur exploitation dans geo4x.com, notamment pour la consultation et la prise de mesures.
Les livrables remis comprenaient :
- une orthophoto RGB servant de plan de repérage ;
- une thermomap géoréférencée des toitures ;
- un dossier de photographies thermographiques des façades.
Les données cartographiques ont été livrées au format TIFF, en Lambert CC49.

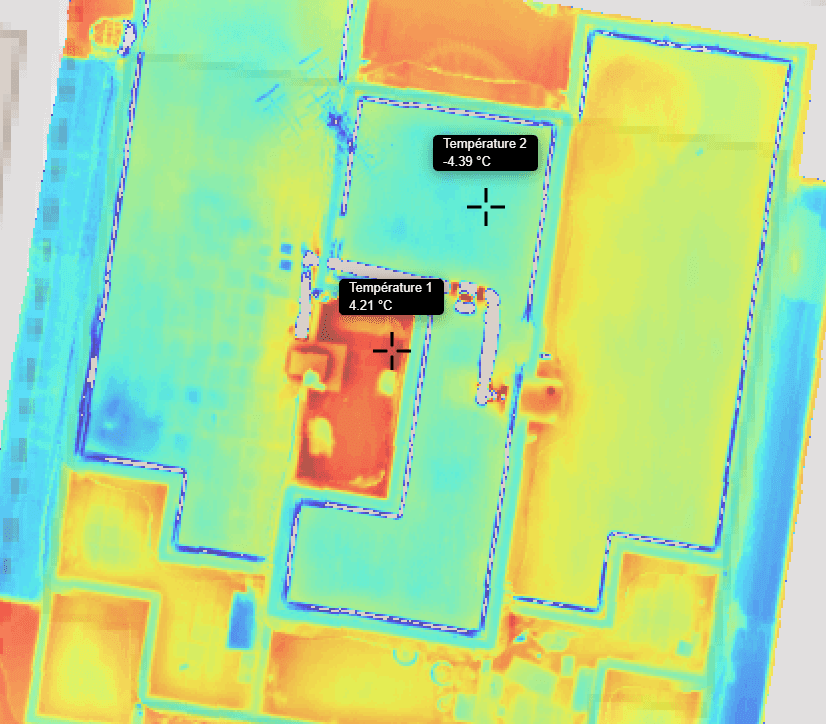

Thermomap géoréférencée de la toiture avec mesures de température
Résultats obtenus sur le bâtiment
La mission a représenté environ 2 700 photographies et 1 h 15 de vol, pour couvrir l'ensemble des 14 logements concernés.
La combinaison de l'orthophoto et de la thermomap a permis au bureau d'études de passer d'une lecture image par image à une approche spatialisée. Les différences de température apparente pouvaient être replacées directement sur la toiture et confrontées à la géométrie des logements.
Les observations identifiées lors de la mission ont ensuite été prises en compte dans une étude structurelle approfondie menée par ATHEMES. Le support cartographique a facilité le travail d'analyse du bureau d'études et lui a permis d'avancer plus rapidement dans la préparation de ses rendus.
La thermographie reste ici un outil d'aide au diagnostic : elle permet de repérer et de localiser des comportements thermiques atypiques, qui peuvent ensuite être confrontés à d'autres observations ou investigations techniques.
Ce que cette mission a apporté au client
Pour ATHEMES, l'un des principaux bénéfices a été de disposer d'une vue d'ensemble des toitures et façades sans avoir à pénétrer dans les logements ni à accéder physiquement aux différentes terrasses et toitures.
Le recours au drone limite ainsi les besoins d'intervention en hauteur pendant la phase de reconnaissance et permet de réserver les moyens d'accès plus lourds aux secteurs nécessitant réellement des investigations complémentaires.
La thermomap a également simplifié l'exploitation des données. Plutôt qu'un simple dossier d'images thermiques, le bureau d'études disposait d'un support géoréférencé permettant de retrouver rapidement une zone d'intérêt et de la replacer dans son contexte.
Cette organisation des données a directement facilité l'étude approfondie menée par le client et réduit le temps nécessaire à la préparation de ses livrables.
Conclusion : la thermographie par drone comme outil d'étude du bâtiment
Cette intervention à Cergy illustre l'intérêt de combiner thermographie par drone, acquisition RGB et photogrammétrie lorsqu'un bureau d'études doit analyser des zones difficiles d'accès et disposer d'informations localisées précisément.
Pour les bailleurs, gestionnaires immobiliers et bureaux d'études, ce type de mission permet de documenter les toitures et façades tout en produisant des supports cartographiques directement exploitables pour approfondir un diagnostic.
Vous avez besoin de cartographier des anomalies thermiques sur un bâtiment ? GEO2R peut prendre en charge la préparation de la mission, les acquisitions par drone et la production de livrables adaptés à votre étude.
